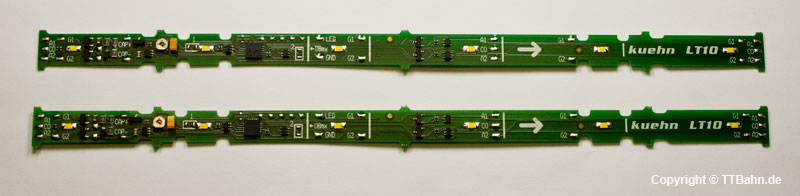

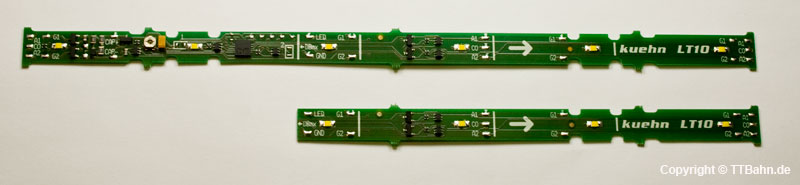

| Als Lichtleisten für die Innenbeleuchtung werden zwei Kühn LT10 benötigt. |
| |
| |
 |
| |
| Eine Leiste wird laut Anleitung gekürzt. Das Reststück was den Digitaldecoder mit noch zwei LED beinhaltet kann für andere Wagen verwendet werden. |
| |
| |
 |
| |
 |
| |

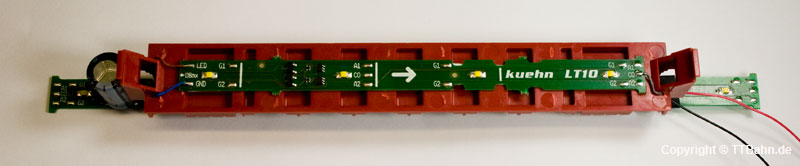

| Die gekürzte Platine für das Untergeschoss ist mit doppelseitigem Klebeband befestigt und nicht wie vorgesehen in das Untergeschoss eingerastet. Damit ist eine einfachere Verdrahtung möglich. Die Rastnassen im Untergeschoss wurden mit entfernt, sie wirken sonst störend beim zusammenbau. |
| |
| |
 |
| |

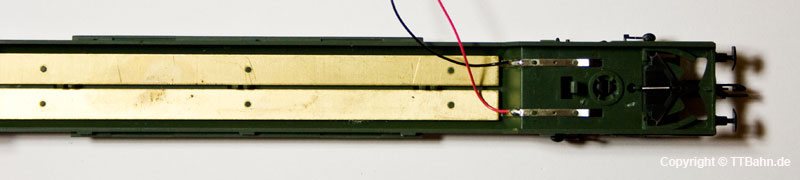

| Angelötete Stromversorgung für die Lichtleisten im Wagenkasten. |
| |
| |
 |
| |

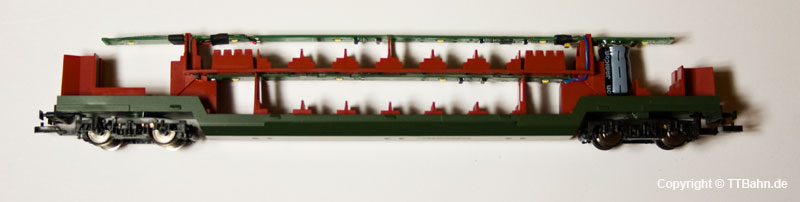

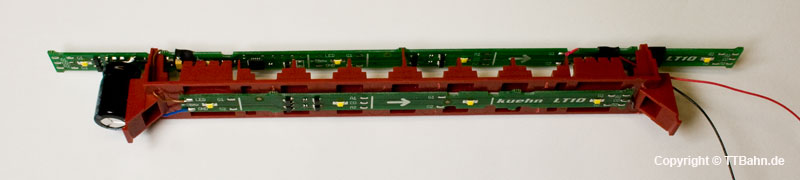

| Fertig Montierte Innebeleuchtung. |
| |
| |
 |
| |

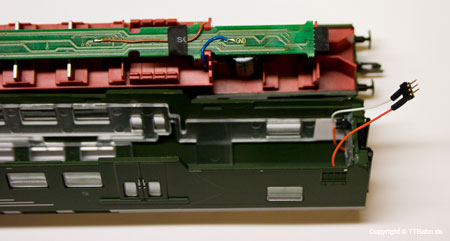

| Die Lichtleiter der Schlusslichter wurden beidseitig wieder entfernt und durch jeweils zwei rote 1,8mm LED ersetzt. Diese sind in Reihe geschaltet und mit etwas Heißkleber fixiert. An den Stirnseiten der oberen LT10 ist jeweils eine Buchsenleiste verlötet. Die LED der Schlusslichter erhielten jeweils eine Stiftleiste, damit ist die Verbindung der Schlusslichter zur Platine Steckbar. Das ermöglicht ein einfaches Trennen des Wagenober- und Unterteiles bei einer eventl. Demontage. |
| |
| |
 |
| |

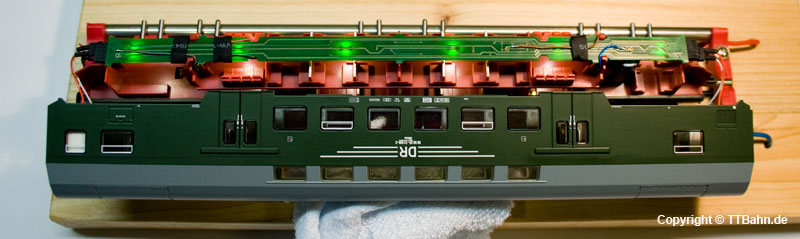

| Funktionstest der Innenbeleuchtung und der Schlusslichter. Die Funktion der Schlusslichter ist jeweils auf F3 und F4 gelegt. |
| |
| |
 |
| |

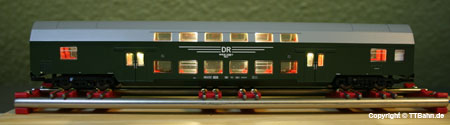

| Fertig Montierter und Beleuchteter DBmue. |
| |
| |
 |
| |

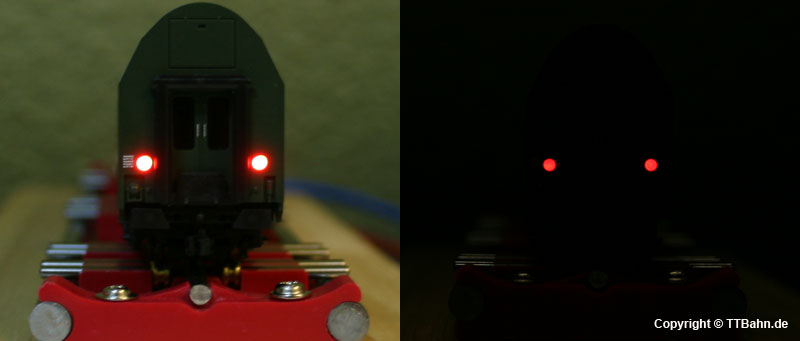

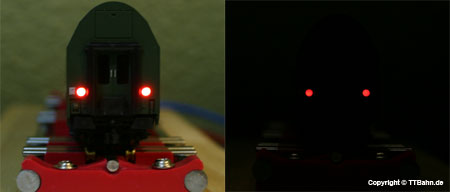

| Schlusslicht mit jeweils zwei 1,8mm roten LED. |
| |
