Digitalisierung Fleischmann / Roco Drehscheibe
| Nach langen hin und her habe ich mich entschlossen meine Fleischmann Drehscheibe so zu Digitalisieren, das bestimmte Gleisanschlüsse direkt angewählt und angefahren werden können. Das ist aber mit der altertümlichen Klappertechnik wie sie Fleischmann in die Drehscheibe verbaut hat leider nicht möglich. |
| |
| Es gibt zwar fertige Drehscheibenmodule von Großserienhersteller wie z.B. Rautenhaus aber dieses funktioniert ja leider nicht mit einem Lenzsystem, vom Preis dergleichen mal ganz zu Schweigen. Nach einigem Stöbern im Internet bin ich auf folgende Seite gestoßen,
. Da wird eine Eigenentwicklung eines Drehscheibendecoders für das DCC oder Motorola Datenformat vorgestellt. Zu beziehen ist der Drehscheibendecoder als Fertigmodul über www.bmbtechnik.de. Der Einbau, die Programmierung und die Bedienung gehen relativ Problemlos von der Hand, dank der guten Schritt für Schritt Anleitungen auf www.digital-bahn.de.
|
| |
|
Deswegen möchte ich jetzt hier auch keine Umbauanleitung veröffentlichen, sondern nur auf zwei Sachen Aufmerksam machen die ich abgeändert habe. Zum ersten habe ich den Programmiertaster in der Bühne verbaut - laut Einbauanleitung 4 Ring von Außen - graues Kabel, wird somit frei und kann einmal für die Stromversorgung des Bühnengleises genutzt werden. Die zweite Stromversorgung des Bühnengleises erfolgt über den Mittelbolzen. Somit wird das Bühnengleis und der Decoder getrennt mit Digitalstrom versorgt. Damit ist eine Rückmeldung des Bühnengleises möglich. Ein Rückmeldedecoder wird sonst schon vom Stromverbrauch des Decoders angesprochen. Bei diesen Umbauarbeiten wurde der Motor des Antriebes gegen einen Motor aus einem Tillig Unterflur Weichenantrieb getauscht.
|
| |
|
|
|
|
| |

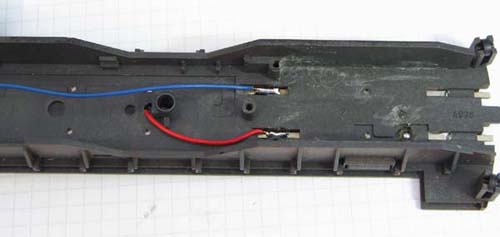

| Angelötete Zuleitungen für das Bühnengleis, wobei eines Neben der Mittelführung nach oben geführt wird (schon vorhandene Öffnung mit dem Dremel etwas vergrößern). Die vorhandenen Kontaktfedern an der Stelle wurden entfernt. |
| |
|
|
|
|
| |

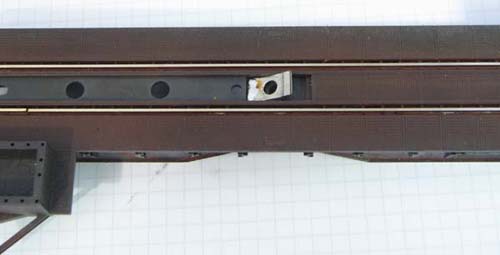

| An das nach oben geführte Kabel wird an eines der vorhandenen Federbleche gelötet. |
| |
| |
|
|
| |
| Die Originale Leiterplatte vom Relais und allen Kabeln befreit. |
| |
| |
|
|
| |

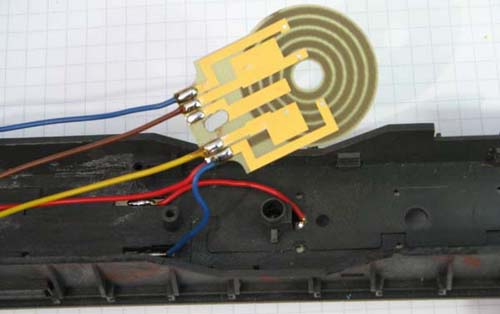

| Wird auf etwa diese Größe gekürzt und die jeweiligen Kabel angelötet. Dabei Umbauanleitung von www.digital-bahn.de beachten. |
| |
| |
|
|
| |

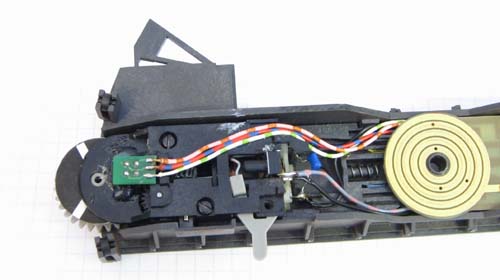

| In den kleine grauen Stellhebel der im Antrieb verbleibt habe ich ein Loch mit 0,8mm gebohrt und einen V - förmigen Federstahldraht mit etwas Sekundenleber eingeklebt. Damit ist es möglich den eingeklebten Programmiertaster zu Bedienen. |
| |
| |
|
|
| |

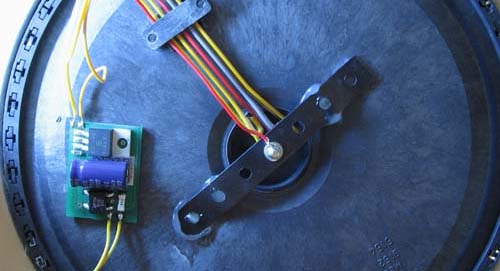

| Unterseite der Drehscheibe. Über den Drehpunkt der Scheibe erfolgt die noch fehlende Versorgung des Bühnengleises mit Digitalstrom. |
